● 測試背景

衛星通信具有覆蓋區域廣泛、傳輸速率高和可靠性強的特點，是廣播電視、航空管制等領域不可或缺的傳輸覆蓋手段，在全國乃至全球都有著廣泛的應用。衛星天線是衛星地面站的重要設備。但是由于衛星通信的技術特點，當冬季來臨時，降雨和降雪會導致冰凍覆蓋在衛星通信天線表面，這會嚴重影響衛星通信的信號質量，使得信號降低甚至信號中斷。衛星通信天線自動融雪系統用來實時、全天候監測天線周圍環境狀況，自動對天線進行加熱融雪、除冰，從而確保其正常工作。

● 系統描述

衛星通信天線自動融雪測控系統是北京中泰研創科技有限公司為北京某安防公司提供的技術解決方案，硬件方面通過USB7000系列數據采集設備(USB7411)負責完成溫度數據采集、RM400/4000系列數據采集設備(RM4050、RM4501、RM440、RM441)負責實現加熱控制與反饋信號監測。軟件開發基于正版LabVIEW圖形編程語言，系統按照自動測控系統的要求，以虛擬儀器技術為背景，RS485總線架構為基礎，通過對衛星天線不同區域的溫度傳感器(PT100)和冰雪傳感器數據監測，能夠準確判斷雨雪天氣的形成，達到分區獨立控制，實現有效防止饋源部分產生積雪的目的。

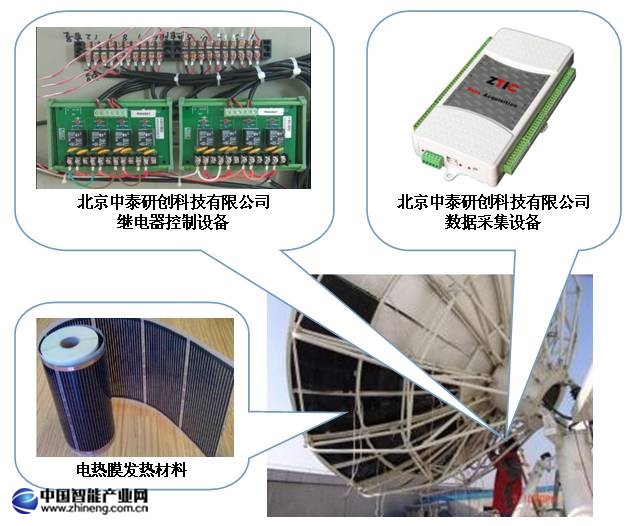

衛星天線

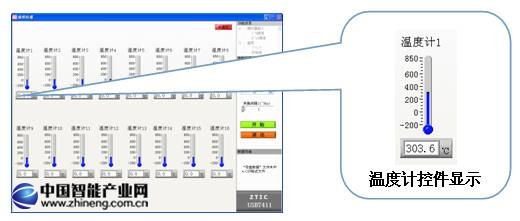

軟件界面

● 系統特點

1.6路（可擴展至16路）PT100熱電阻溫度實時采集并計算均值顯示。

2.衛星天線各加熱扇區（A、B、C）用餅狀圖動態顯示。

3.各路參數及測量指標獨立配置。

4.控制溫度上、下限可設置。

5.支持采集數據存盤，具有Excel數據報表輸出功能。

6.系統支持自動加熱和輪詢加熱兩種方式。

7.控制器機箱上具備手動控制與自動控制切換功能。

● 硬件指標

★ USB7411數據采集設備，光隔離USB，RS485，RS232總線。熱電阻測溫：16CH，直接接入熱電阻（Pt1000、Pt100、Cu50）三線接法，18位A/D，±0.2℃精度，可選擇讀取溫度值或電阻值。光隔離RS485通訊，DC24V/100mA電源供電。支持modbus-RTU協議。

★ RM440開關量輸入采集模塊。光隔DI：12CH，輸入電平24V/12V/5V。光隔RS485通訊，DC 8～40V/100mA電源供電。

★ RM441遠端開出驅動模塊。光隔DO：12CH，輸出可直接驅動繼電器。光隔離RS485通訊，DC24V/100mA電源供電。

★ RM4501是4CH繼電器端子板。本模塊為小功率中間繼電器模塊，一般用于大功率繼電器或交流接觸器的驅動，也可用于小容量電器開關、報警指示等場合。控制功率：DC 24V／15mA或DC 12V／30mA 。保護：每對觸點接線端均加有壓敏電阻以吸收浪涌電壓。

● 虛擬儀器軟件

如使用PC機操作EM9636數據采集設備，我公司還可免費提供上位機虛擬儀器分析軟件（基于正版LabVIEW）。

虛擬儀器軟件主要功能:

實時波形顯示：在采集過程中實時顯示數據曲線波形圖。

實時數值顯示：在采集過程中實時顯示所采集數值的結果。

數據存儲與回放：對采集的信號進行存儲與回放及分析。

顯示及打印報表：以曲線或圖表的形式打印報表。

圖形分析功能：對數據曲線進行縮放、平移、定位（游標）、對比。
